论文图表怎么做？学术论文配图规范与设计要点全解析

一、 图像类型与分辨率硬性规范

学术出版物（如 IEEE, ACM, Springer, Elsevier, Nature 旗下期刊）对提交的图像文件有着严苛的物理格式要求：

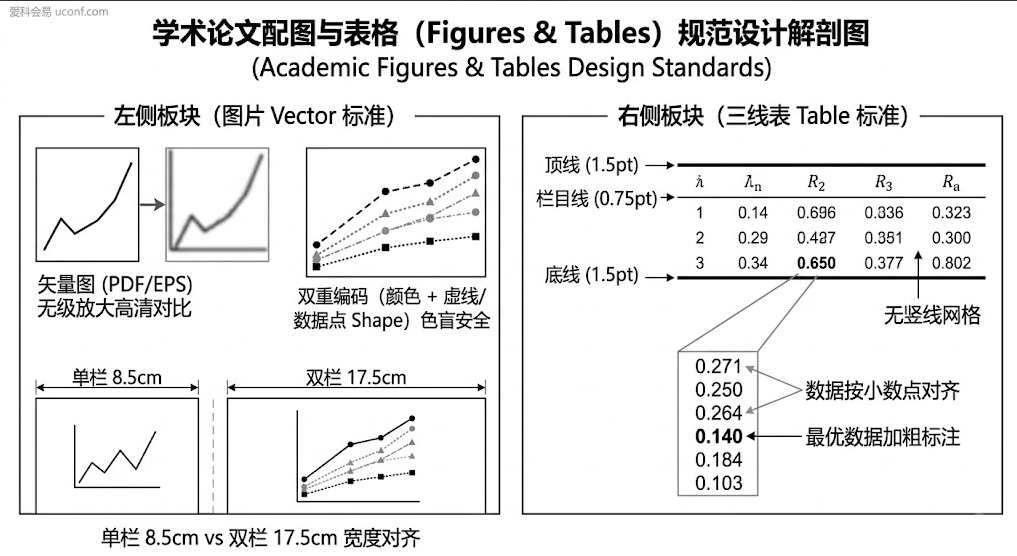

                        [ 学术论文图像类型与格式选型 ]
                                      │
       ┌──────────────────────────────┴──────────────────────────────┐
       ▼                                                             ▼
【矢量图 (Vector Graphics) - 优先首选】                        【位图 (Raster Images) - 实验照片类】
 - 缩放无限清晰，无像素网格                                    - 适用于显微镜照片、真实场景、遥感图
 - 适用: 折线图、柱状图、散点图、系统架构图                      - 要求: 分辨率至少 300 DPI 至 600 DPI
 - 推荐格式: .pdf, .eps, .svg                                  - 推荐格式: .tiff, .png (无损压缩)

1. 矢量图（Vector Graphics） vs 位图（Raster Images）

• 折线图、柱状图、架构图、流程图：必须优先保存为矢量图格式（.pdf / .eps / .svg）。矢量图由矢量路径构成，无论出版商将论文放大多少倍印刷，文字与线框均不会模糊变钝。

• 真实场景照片、显微镜图像、热力图：若必须使用位图，分辨率必须达到 300 DPI（Dots Per Inch）以上（线画图 Line Art 甚至要求 600–1200 DPI），且严禁使用 JPG 强压缩格式（易产生马赛克噪点），应统一导出为 TIFF 或 PNG。

2. 版面尺寸与字体对齐规范

• 单栏图（Single-column Figure）：宽度通常限制在 8.5 cm（约 3.35 英寸） 左右。

• 双栏跨栏图（Two-column / Double-wide Figure）：宽度通常限制在 17.5 cm（约 6.9 英寸） 左右。

• 字号一致性红线：图中所有的文字、坐标轴标签（Axis Labels）、图例（Legend）字号，在缩放至论文最终排版尺寸后，必须与论文正文字号保持高度一致（通常为 8 pt – 10 pt）。切忌出现图中字比正文大数倍或缩到无法看清的情况。

二、 学术色彩策略：高质感与色盲友好（Colorblind Friendly）

色彩的使用是体现学术作图专业度的分水岭。好的配色能清晰传递数据层级，而错误的配色会引发视觉疲劳。

1. 绝对避免使用“原色大红大绿/高饱和度发光色”

• 严禁使用 Matlab / Excel 默认的纯红（#FF0000）、纯绿（#00FF00）、纯蓝（#0000FF）等刺眼的纯度饱和色。

• 学术高质感配色：应使用低饱和度、带有灰色调的学术沉稳配色（如莫兰迪色系、莫纳什大学/Nature 推荐色盘）。

2. 贯彻“色盲友好（Colorblind Safety）”原则

• 全球约有 8% 的男性存在红绿色盲或红绿色弱。如果折线图仅靠“红线 vs 绿线”区分，部分审稿人将完全无法解读。

• 解决方案：

  • 使用色盲安全配色方案，如 Viridis、Cividis、Set2、ColorBrewer 色盘；

  • 双重编码（Double Encoding）：在折线图中，除了颜色不同外，必须同时搭配不同的线条样式与数据点标记（如实线+实心圆点 vs 虚线+空心方块），确保即使用黑白打印机打印出来也能清晰区分。

三、 表格排版规范：标准“三线表 (Three-line Table)”

在学术论文中，普通的网格线表格（含有大量垂直竖线和横线）被视为非规范排版。国际标准与国内 GB/T 规范统一要求使用“三线表”。

                         [ 标准三线表结构解剖 ]
================================================================== <-- 顶线 (Top Border, 1.5 pt 厚线)
表头项目 A (Header A)      表头项目 B (Header B)      表头项目 C (Header C)
------------------------------------------------------------------ <-- 栏目线 (Mid Border, 0.75 pt 薄线)
数据内容 1                数据内容 2                数据内容 3
数据内容 4                数据内容 5                数据内容 6
================================================================== <-- 底线 (Bottom Border, 1.5 pt 厚线)

三线表排版四大要素：

1. 取消所有垂直竖线（Vertical Lines）；

2. 仅保留三根水平横线：顶线（加粗）、栏目线（细线）、底线（加粗）；

3. 数据对齐规范：文本类内容左对齐或居中，纯数值数据按小数点对齐或右对齐；

4. 最优数据加粗/标注：在性能对比表中，最高指标（Best Performance）加粗，次高指标（Second Best）下划线或标注，并在表注（Table Footnote）中明确说明。

四、 主流学术作图工具选型与避坑指南

根据不同的数据呈现需求，推荐以下专业作图工具链：

五、 图表 Caption（图题与表题）撰写规范

1. 图题（Figure Caption）置于图片下方，格式为 Figure 1: ... 或 Fig. 1. ...；

2. 表题（Table Caption）置于表格上方，格式为 Table 1: ... 或 TABLE I ...；

3. 自包含（Self-contained）原则：图表的 Caption 必须足够详细。审稿人无需阅读正文上下文，仅凭图片与 Caption 就能完全看懂这张图表达的含义与核心结论；

4. 明确图例与缩写定义：图中出现的所有非常规缩写、线条颜色含义，均需在 Caption 中作简要说明。
