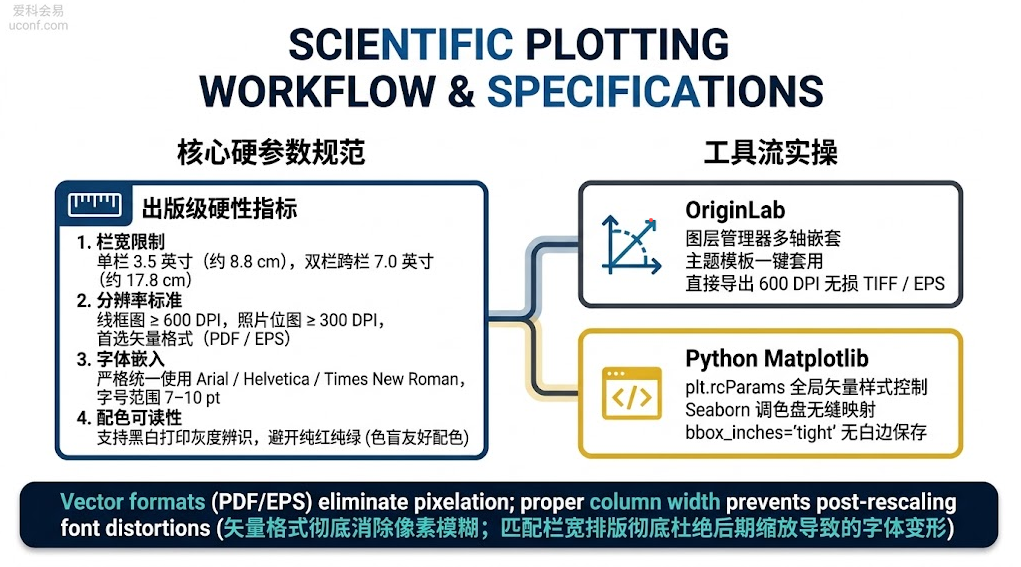

在国际学术会议同行评审阶段，审稿人打开手稿（Manuscript）时，首先映入眼帘的不是复杂的数学公式，而是正文中的插图。国际学术会议论文插图出版级尺寸与分辨率规范及Origin和Python Matplotlib科研绘图实操流程图解



很多科研新手常踩中低级排版雷区：

  • 截图放进 Word 或 LaTeX，放大后线条发虚、充满锯齿（严重欠缺 DPI）；

  • 默认使用 Matplotlib 刺眼的亮蓝色和亮绿色，整体风格显得极为廉价草率；

  • 图片尺寸太大，排入双栏模板后被强行按比例缩窄，导致图中的坐标轴文字比正文注脚还小，审稿人完全看不清。

合规且高颜值的科研插图，是展现严谨学术素养的“第一名片”。本文将系统梳理国际学术会议的出版级插图标准，并提供 Origin 与 Python Matplotlib 的工业级实战操作模板。

1. 国际学术会议论文插图的四大出版级铁律

无论使用何种绘图软件，最终交付的图像文件都必须符合 IEEE、ACM、Springer 等主流出版社的印刷排版红线：

① 尺寸对标：严格匹配单栏与双栏（Column Width）

国际主流会议模板（如 IEEEtran LaTeX 模板）大多采用经典的双栏排版（Two-Column Layout）：

  • 单栏插图（Single-Column Plot）：宽度必须严格设定为 3.5 英寸（约 8.89 厘米）。

  • 双栏跨栏插图（Double-Column / Spanning Plot）：用于复杂架构图或多对比折线图，宽度设定为 7.0 至 7.16 英寸（约 17.8 厘米）。

  • 核心原则：画图前就确定好最终画布宽度，绝不在 Word/LaTeX 里拖拽缩放。在外部拉伸不仅会导致字体变形，还会破坏图文比例的统一性。

② 格式与分辨率：矢量为主，位图为辅

  • 矢量格式（强力推荐）：对于曲线图、柱状图、散点图，必须导出为 PDF、EPS 或 SVG 格式。矢量图是由数学曲线构成的，无论放大多大倍数，边缘绝对清晰锐利、零失真。

  • 位图格式（真实照片/显微镜图）：必须导出为无损的 TIFF 或高质 PNG 格式。线框图分辨率不得低于 600 DPI，实验实物照片不得低于 300 DPI。严禁直接保存为有损压缩且发虚的 JPEG 格式。

③ 字体规范：与正文字体和谐共存

  • 字体族：推荐无衬线字体（Arial / Helvetica）用于图表标注，其在微小字号下的抗锯齿显示效果远好于衬线体；若投递数学物理类传统出版物，亦可使用 Times New Roman。

  • 字号阶梯：

    • 图表坐标轴标签（Axis Labels）：通常为 8 至 9 pt；

    • 坐标轴刻度数字（Tick Labels）与图例（Legend）：通常为 7 至 8 pt；

    • 任何标注文字在排进双栏后，印刷体绝对不得小于 6 pt。

④ 科学配色：拒绝高饱和，兼顾色盲友好

  • 避免使用纯红（#FF0000）、纯绿（#00FF00）这类极端高饱和的原色。

  • 选用经过学术验证的现代调色盘（如 Tableau 10、ColorBrewer 或科研专用的 Viridis / Mako / Rocket 配色）。

  • 图表需具备灰度兼容性：即使审稿人使用黑白打印机打出手稿，不同折线依然能通过“实线、虚线、点划线”以及不同的标记符号（圆点、正方形、三角）清晰区分。

2. 使用 Python Matplotlib 绘制出版级矢量图

利用 Python 的 matplotlib 库绘图时，最关键的是通过 rcParams 在绘图前锁定全局排版引擎与矢量后端。

以下是一套可直接作为学术会议通用标准的双栏/单栏模板代码：

Python
import matplotlib.pyplot as plt
import numpy as np

# 1. 全局出版级样式参数配置 (Publication-ready Style)
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = ['Arial', 'Helvetica', 'DejaVu Sans']
plt.rcParams['font.size'] = 8            # 基准字号
plt.rcParams['axes.labelsize'] = 8.5     # 坐标轴标签字号
plt.rcParams['xtick.labelsize'] = 7.5    # X轴刻度字号
plt.rcParams['ytick.labelsize'] = 7.5    # Y轴刻度字号
plt.rcParams['legend.fontsize'] = 7.5    # 图例字号
plt.rcParams['figure.titlesize'] = 9     # 标题字号
plt.rcParams['lines.linewidth'] = 1.2    # 线宽
plt.rcParams['axes.linewidth'] = 0.8     # 坐标轴边框线宽
plt.rcParams['xtick.direction'] = 'in'   # 刻度线朝内
plt.rcParams['ytick.direction'] = 'in'   # 刻度线朝内
plt.rcParams['pdf.fonttype'] = 42        # 强制将文本嵌入为 TrueType (符合IEEE要求)
plt.rcParams['ps.fonttype'] = 42

# 2. 生成模拟科研数据
x = np.linspace(0, 10, 100)
baseline = np.sin(x) * 0.4 + 0.5
proposed_method = np.sin(x) * 0.6 + 0.8

# 3. 创建适配 IEEE 单栏宽度的画布 (3.5 英寸宽)
fig, ax = plt.subplots(figsize=(3.5, 2.5), dpi=300)

# 学术低饱和度经典配色 (深邃蓝 vs 科技红)
c_blue = '#1f77b4'
c_coral = '#d62728'

# 4. 数据绘制 (结合不同线型与标记符号增强辨识度)
ax.plot(x, baseline, label='Baseline Model', color=c_blue,
        linestyle='--', linewidth=1.2)
ax.plot(x, proposed_method, label='Proposed Algorithm', color=c_coral,
        linestyle='-', linewidth=1.4)

# 5. 轴标签与范围微调
ax.set_xlabel('Training Epochs (x10)', fontweight='normal')
ax.set_ylabel('Validation F1-Score', fontweight='normal')
ax.set_xlim(0, 10)
ax.set_ylim(0, 1.6)

# 6. 图例与网格设置
ax.legend(frameon=True, framealpha=0.9, edgecolor='none', loc='upper right')
ax.grid(True, linestyle=':', alpha=0.5, color='gray')

# 7. 紧密排版并无损导出矢量格式
plt.tight_layout()
# 导出为 PDF 或 EPS 格式，彻底去除周围多余白边
plt.savefig('conference_plot.pdf', format='pdf', bbox_inches='tight', pad_inches=0.02)
plt.savefig('conference_plot.eps', format='eps', bbox_inches='tight', pad_inches=0.02)
plt.show()

3. 使用 Origin 绘制高颜值科研图表的规范流程

对于习惯使用图形化界面的学者，OriginPro 是工科与物理学界最普及的利器。想要在 Origin 中做出告别“土味”的国际顶会插图，需遵循以下五步法则：

第一步：设定精准的页面尺寸（Page Setup）

  • 不要用默认的大白板。在图表空白处右键选择 Properties（属性） $\rightarrow$ 进入 Print / Dimensions（尺寸） 标签页。

  • 将页面宽度精确修改为 3.5 英寸（单栏） 或 7.0 英寸（双栏），锁定长宽比（通常设为 4:3 或 16:10）。

第二步：坐标轴（Axis）专业微调

  • 线宽与刻度：将 Axis Line 的线宽由默认的 0.5 提升至 1.0 或 1.5 pt，刻度线统一设为 In（朝向内部）。

  • 对称边框：在 Grid Lines 标签页中，开启 Top（上） 和 Right（右） 坐标轴，并设置其为 None（无刻度），形成一个利落整齐的矩形封闭数据框。

第三步：应用预设学术调色盘（Palettes）

  • 避免使用 Origin 早期版本的纯红黄绿配色。

  • 双击数据系列，进入 Plot Details（绘图详情），在 Group 或 Color 下拉菜单中，选择 Nature / Science / Tableau 10 官方预设调色板，整体色调瞬间具备国际期刊质感。

第四步：图例与排版收敛（Legend Polish）

  • 默认生成的图例往往带有一个厚重的黑框。右键图例选择 Properties，将边框（Frame）设为 None（透明无边框）。

  • 将图例放置在数据分布较为稀疏的右上角或内部空白区，最大化图表主体呈现面积。

第五步：出版级无损导出设置（Export Settings）

  • 点击菜单栏 File $\rightarrow$ Export Graph（导出图表） $\rightarrow$ 打开对话框。

  • Image Type（图像类型）：首选 Portable Document Format (*.pdf) 或 Encapsulated PostScript (*.eps)。

  • Margin Control（边距控制）：务必勾选 Tight（紧凑模式），彻底剪裁画布周围空白区域。

  • 若必须提交位图格式（TIFF/PNG），在导出窗口中将 DPI 强制拉高至 600，确保极度锐利的打印解析度。

4. 论文插图常见踩坑清单

  1. LaTeX 编译后图片字体丢失或报错：在 Python 导出 PDF 时，务必保留 plt.rcParams['pdf.fonttype'] = 42 设置。这会将字体作为原生的 TrueType 字符直接写入 PDF 文件，彻底避开 IEEE eXpress 质检系统常见的“Font Not Embedded（字体未嵌入）”严重红牌。

  2. 多子图（Subplots）标签错位：如果一张大图包含 (a), (b), (c) 多个子图，子图编号的字体与字号必须严格统一，且统一定位在每个子图的左上角外侧或内侧，切忌高低不平。

  3. 坐标轴单位遗漏：坐标轴必须使用国际标准计量单位，并用英文括号标注，例如：Velocity (m/s) 或 Power Density (mW/cm²)，切忌只写变量名不标注物理量纲。

掌握出版级尺寸规划，配合规范的矢量输出流水线，您的论文插图不仅能大幅提升同行评审的第一印象分，更能为最终的 Camera-Ready 见刊与引用传播扫清一切技术障碍。
