在投递 Elsevier、Cell Press、ACS、RSC 或 Springer 旗下的知名国际学术期刊时，投稿系统（Editorial Manager / ScholarOne）通常会把 Graphical Abstract（简称 GA，图文摘要） 设为必填上传项。

许多学者由于时间紧迫，常在提交手稿前草草应对：

  • 直接把正文里的“Figure 1 实验装置图”或“Figure 3 算法流程图”截图作为 GA 上传；

  • 在画布上塞入几大段密密麻麻的小字，宛如一张微缩版的 Poster；

  • 使用刺眼的高饱和度原色，线条与箭头杂乱交错，审稿人看了一分钟依然不知所云。

Graphical Abstract 不是正文某张插图的简单复用，而是一张具备独立叙事能力的“学术广告海报”。

期刊编辑在初筛送审、审稿人浏览手稿、以及论文见刊后在 Twitter/X、ResearchGate 和出版社官网首页推送时，GA 是吸引读者点击的“第一视觉入口”。

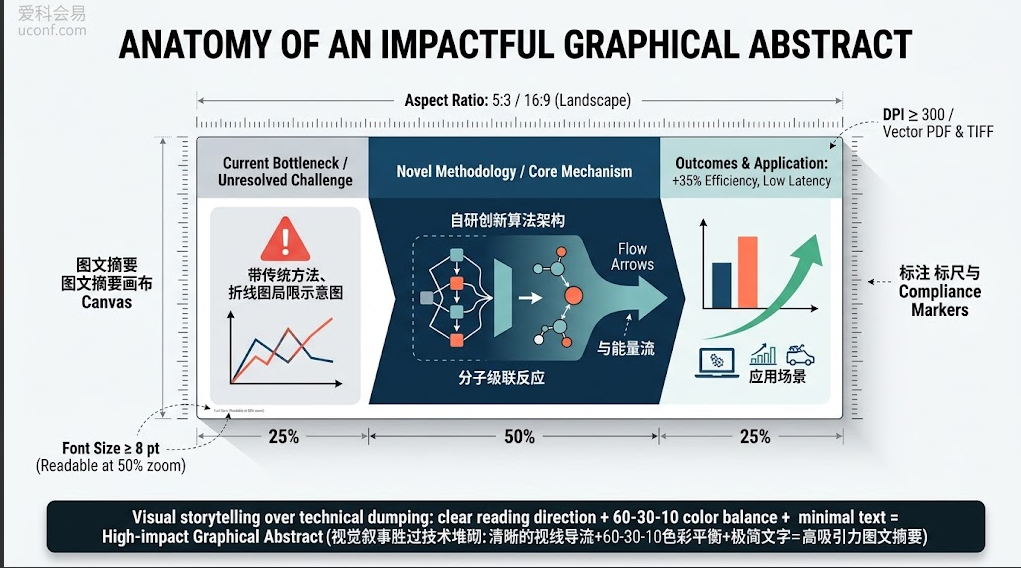

顶级学术期刊Graphical Abstract图文摘要结构解构、排版布局范式与科研配色规范图解



1. 国际主流出版社对 Graphical Abstract 的硬性规范

在动笔构思画面之前，必须严格锁死各大出版社的技术参数红线，避免因尺寸或格式不合规被系统打回：

规范维度 Elsevier 核心标准 Cell Press 规范 ACS (美国化学会) 规范
画面长宽比 横向矩形（Landscape），推荐 5:3 或 16:9 横向矩形，推荐 16:9 横向矩形，固定尺寸长宽约 8.25 cm × 4.45 cm
绝对像素下限 最小 $531 \times 1328$ 像素（高 $\times$ 宽） 最小 $1200 \times 675$ 像素 最小 $1000 \times 540$ 像素
图像分辨率 $\ge 300$ DPI（位图）或无损矢量 $\ge 300$ DPI $\ge 300$ DPI
交付文件格式 TIFF, PDF, EPS, JPG TIFF, PDF, EPS TIFF, EPS, PDF
文字体量要求 极少文本（Minimal text），仅标出核心关键词 强调概念直观性，杜绝整句长文 仅允许保留必要的化学式、术语与指标
字体与字号 Arial / Helvetica，缩放后不得小于 8 pt Arial / Sans-serif，字号清晰可辨 Arial / Helvetica，字号 8 至 10 pt

2. 经典排版布局：三大学术视觉叙事范式

高水准的 GA 必须具备极强的“自明性（Self-explanatory）”——同行专家在 5 到 10 秒内无需翻阅正文，仅凭这张图就能准确理解：“你们发现了什么新机制/提出了什么新方法，相比传统手段优势在哪里”。

根据学科特性与研究类型，推荐采用以下三大经典排版构图：

范式 A (线性流水线):  [背景/挑战] ➔ [核心自研技术/机理] ➔ [性能突破/最终产出]
范式 B (对比双轨制):  [传统方案缺陷 (红色/灰色)] vs. [本文提出方案 (青绿/高亮)]
范式 C (中心环形辐射): 中心放置核心产物/主干模型 ➔ 四周辐射关键特性与多场景应用

范式 A：从左至右的“三段式流水线”（工科、计算机、方法学首选）

  • 构图逻辑：契合人类从左向右的阅读习惯。

  • 左侧（Input / 痛点场景，25% 宽度）：简要交代输入数据、待解决的物理瓶颈或原始工况（辅以浅灰色或冷色调微调框）。

  • 中间（Core Methodology / 创新算法，50% 宽度）：整张图的视觉焦点。清晰展示自研模块、数学映射过程或核心分子催化结构，使用高对比度箭头串联。

  • 右侧（Output / 突破性性能，25% 宽度）：展示核心落地结果，例如缩小的芯片面积、飙升的分类准确率折线、或极速降低的时延指标卡片。

范式 B：“上下/左右对比双轨制”（算法改进、材料改性、医学对照首选）

  • 构图逻辑：通过强烈的视觉反差直击痛点。

  • 对照组（Conventional Method / Control）：放置在左侧或上方，使用暗淡的中性灰或冷暗色，标注当前工业界前沿方案存在的缺陷（如：高能耗、低鲁棒性、副产物多，打上浅红色的微小警告标记）。

  • 实验组（Proposed Method / This Work）：放置在右侧或下方，采用鲜明有活力的色彩，清晰呈现新结构如何消除上述缺陷，右下角直接并列出关键指标的倍数级跃升（如：3.5× Faster, 99.2% Yield）。

范式 C：“中心放射与机理闭环”（基础生物学、化学机理、复杂系统首选）

  • 构图逻辑：突出核心概念的全局辐射力。

  • 中心主体：画出核心细胞器、高分子复合物或分布式中央计算节点。

  • 环形脉络：利用顺时针方向的弧形箭头，交代级联信号通路、化学循环反应或数据闭环反馈机制，辅以简洁的生化构件图标。

3. 科研配色进阶法则：告别“土味”与高饱和度

配色是决定图文摘要专业质感的生命线。学术出版的核心美学是克制、严谨与功能性，严禁使用杂乱无章的五彩斑斓。

① 严守 60-30-10 空间平衡法则

  • 60% 底色基调（纯白 / 极淡冷灰 #F8F9FA）：学术图文必须以白色或极浅冷灰打底，确保文字与主图具有最高的对比度，绝不可使用渐变暗色或黑色背景。

  • 30% 结构主体色（深蓝、钢灰、中性青）：用于绘制系统的外壳容器、标准管道、常规输入输出流，提供稳重的学术基石感。

  • 10% 点睛突破色（科技青 #17BECF、珊瑚橙 #FF7F0E 或活力翠绿 #2CA02C）：整张图有且仅有一种核心点睛色。专门用于着色论文最引以为傲的“自研创新模块”或“核心突变位点”，让审稿人的眼球在第一时间被精准俘获。

② 经典学术调色盘推荐组合

方案一 (工科/计算机/物理经典):
  主结构色: 普鲁士深蓝 (#1B365D) | 辅助流向: 科技冷灰 (#5C768D) | 创新高亮: 极光青蓝 (#00A8B5)

方案二 (化学/材料/能源前沿):
  主结构色: 钛合金灰 (#3E4444)   | 辅助流向: 工业暖灰 (#829079) | 创新高亮: 珊瑚暖橙 (#EB6841)

方案三 (生命科学/医学机制):
  主结构色: 细胞墨绿 (#2E5A44)   | 辅助流向: 浅灰绿 (#A3C9A8)   | 创新高亮: 活性紫红 (#9B59B6)

③ 兼顾色盲友好性（Colorblind-Friendly）

  • 国际各大出版学会强制要求学术插图需具备色盲辨识度。

  • 严禁纯红与纯绿直接并列进行对比（红绿色盲审稿人眼中的红绿对比将完全退化为两团难以区分的灰褐色）。

  • 若需表达“正面”与“负面”，推荐使用 蓝色（代表阳性/优势）与 橘橙色（代表阴性/缺陷） 进行对比；或直接在图元上添加显式的文字符号标识（如 $\checkmark$ 与 $\times$）。

4. 高效绘图工具链与实操技巧

根据个人软件基础与学科门类，推荐以下专业生产力工具组合：

① BioRender（生命科学、基础医学、生物化学神器）

  • 优势：云端拥有数万个经过学术同行认证的标准生化构件矢量图标（如 DNA 双螺旋、各类受体、免疫细胞、实验器材）。

  • 技巧：直接套用其内置的“Graphical Abstract 16:9”画板，利用对其吸附功能排版，排版完毕后导出无损 300 DPI 图像或矢量 PDF。

② Adobe Illustrator (AI) / Inkscape（工科、物理、计算机工程首选）

  • 优势：真正的出版级矢量编辑工业标准。能够无损拆解 Python、Origin、Visio 导出的矢量图，进行重新编排、对齐与微调。

  • 实操工作流：

    1. 在 AI 中新建画板，预设宽度为 160 mm，高度为 90 mm（适配 16:9 比例）；

    2. 将在 Python 或 Visio 中生成的关键曲线图、架构图矢量拖入画板；

    3. 全选文字，统一切换为 Arial 字体，统一将字号收束为 8 pt（注释）、9 pt（正文标签）、11 pt（大模块标题）；

    4. 导出为高精无损 TIFF（勾选 LZW 压缩算法以减小体积）或直接导出为 Vector PDF。

③ PowerPoint / Draw.io（轻量快速入门方案）

  • 如果未掌握复杂设计软件，PowerPoint 配合高级导出同样能做出出色的 GA：

    1. 在“页面设置”中将幻灯片大小锁定为 宽屏（16:9）；

    2. 彻底关闭所有自带阴影、渐变与三维立体效果，全面采用扁平化矩形与圆角矩形；

    3. 插入的箭头连线统一设定为 1.5 pt 实线，使用经典直角折线；

    4. 高清导出技巧：在另存为 PDF 后，使用 Adobe Acrobat 打开并另存为 300 DPI 的 TIFF 文件，杜绝 PPT 默认右键截图导致的严重降质。

5. 提交前终审排雷清单（Checklist）

在向投稿系统上传 Graphical Abstract 文件前，逐项完成以下六点自检：

校验维度 致命雷区 出版级合规标准
视觉阅读流 箭头四处乱飞，缺乏明确的起始点和终点 具备绝对唯一的阅读主线（从左到右或顺时针），逻辑无回流死结。
文字字数控制 包含整段完整句式的摘要叙述文字 消除所有整句，仅保留单词级、短语级核心术语与数字指标。
微缩可读性 缩小至 30%（手机屏尺寸）时文字全部糊成一条灰线 缩小在屏幕上浏览时，主要模块名称与核心指标依然肉眼清晰可辨。
首字母缩写自明性 图中充斥着生僻的内部算法缩写（如：DMAR-Net） 除非是行业公认词汇（如 CNN、DNA、PVD），否则应使用具象的通用术语注明。
正文图表复用度 直接把正文的某张图截下来改个名字 经过深度提炼与重构，具有明确的背景、核心方法与产出三要素闭环。
色彩纯度 超过 5 种互不相干的高饱和刺眼原色并存 遵循“白底 + 60%冷基调 + 唯一高亮创新色”的极简克制法则。

精心打磨的 Graphical Abstract 就像论文在学术界的“精修门面”。它不仅展现出作者深厚扎实的科研功底，更体现出高阶的学术审美与传播意识，为您的论文手稿在激烈的同行评审中赢得宝贵的第一印象分。
