JavaScript is required

南昌大学、广安理工学院,Science!

8
2025-12-01 10:54:53

在过去十年里,钙钛矿太阳能电池从实验室突破 27% 效率,迅速逼近商用硅电池的性能上限。但当科研从小面积器件迈向大面积太阳能组件时,产业界遇到了一个难解的根本矛盾:传统旋涂小面积薄膜可以在氮气保护下长时间热退火,慢慢长晶,但用于卷对卷印刷、喷涂等可规模化制备的大面积湿膜却必须在空气中处理。只要退火时间稍微延长,水和氧就会驱动钙钛矿降解、离子迁移、相分离,最终导致晶体塌陷和批次不一致。也就是说,工业化需要快,但钙钛矿偏偏“慢不得”,这成为阻碍组件走向大面积商业化的核心瓶颈之一。

在此,南昌大学陈义旺教授胡笑添教授联合广安理工学院李鸿祥副研究员不仅通过原位 GIWAXS 找到了钙钛矿在空气中热处理的完整降解机制,还第一次量化了一个存在于空气环境中的关键窗口约 123 ± 18 秒的“无降解时间窗”在这个时间内,水和氧尚未触发降解反应。如果能在这个窗口里迅速完成晶体生长,就能真正实现“空气下降解的大面积退火”。基于这一认识,团队开发了能在 20 秒内完成高能量输入的 455 nm 激光退火技术(LA),其辐照强度达到 20 W/cm²,比传统热板退火高出两个数量级,从源头上避免 6H 相积累并保持完整 3C 钙钛矿结构。最终,他们在 100 cm² 模组上获得了 24.0%(刚性)与 20.7%(柔性)的认证效率,刷新了可规模化制备钙钛矿组件的记录,实现了真正意义上的“空气环境、高速、高性能”三者兼得。相关成果以“Laser annealing enables rapid, degradation-free ambient processing of perovskite solar modules”为题发表在《Science》上,Zhaoyang ChuBaojin Fan为共同第一作者。

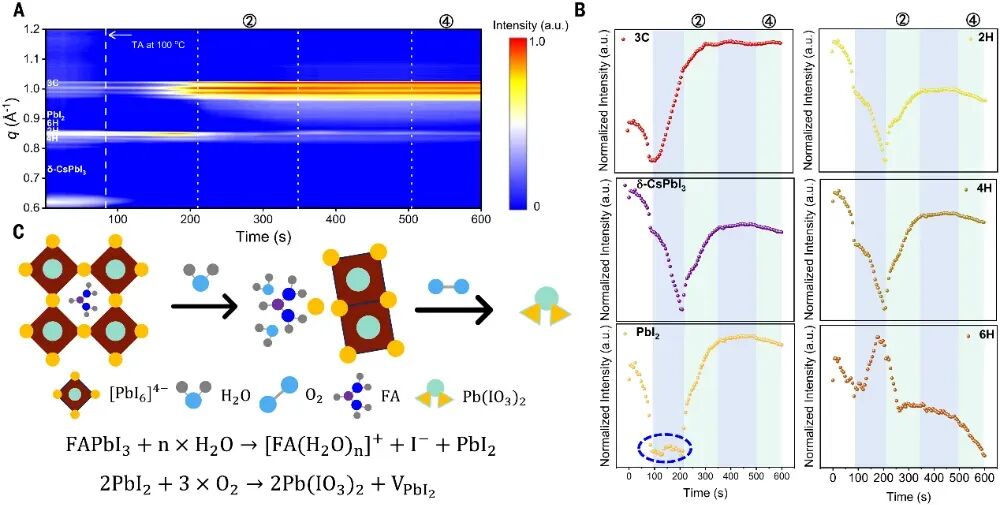

文章首先用原位 GIWAXS 明确记录了传统热退火(TA)在空气中造成的多阶段降解过程。随着温度从室温升至 100°C,钙钛矿薄膜依次经历 δ-CsPbI、2H、4H 与部分 6H 过渡,但在前 123 秒内尚未出现 PbI 的增长,这意味着水和氧的侵蚀反应尚未开始,即形成了短暂的“无降解窗口”。当时间进入第二阶段,HO 开始破坏表面 FAI 的化学键,促使 I 脱离并伴随 FA 的挥发,导致 PbI 在表面快速堆积;随后进入第三阶段,PbI 形成保护层,使体系短暂稳定;最终在第四阶段,OPbI 反应形成 Pb(IO),进一步抽空 I 并造成晶格塌陷。图1中的时间演化曲线清晰呈现了各相的出现与衰减规律,也揭示了传统退火之所以必然降解的物理本质:时间越长,降解越不可逆,而空气环境下的大面积膜根本承受不起这样的时间尺度。

图1: 展示常规空气热退火的四阶段降解过程,并确定约 123 秒的无降解窗口。

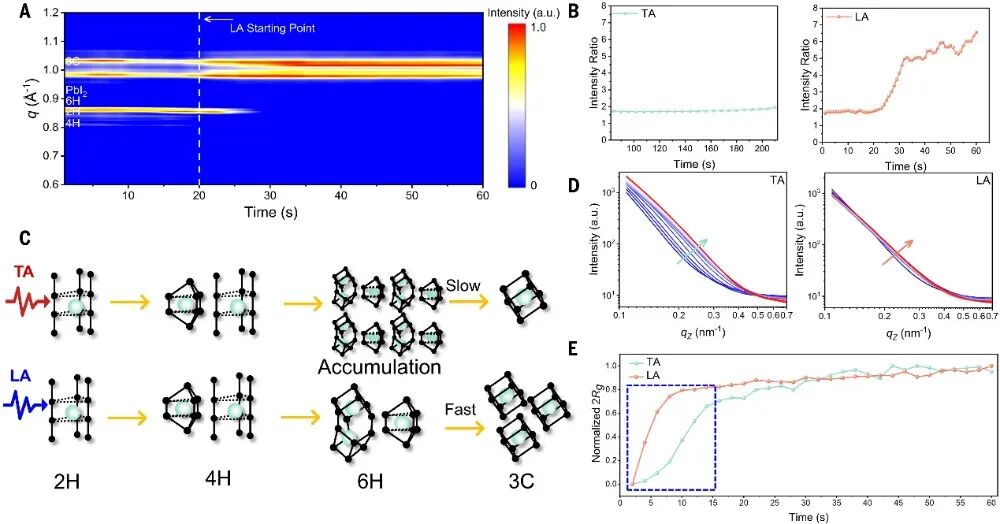

图2展示了激光退火如何完全改变这一命运。由于激光能量密度高达 20 W/cm²,薄膜在极短时间内完成晶体转化,6H 相仅出现极短的过渡然后迅速转化为稳定的 3C 相,与 TA 中 6H 相持续累积形成鲜明对比。GIWAXS 强度比值(3C:6H)在 LA 中迅速飙升至 6.5,而 TA 在无降解窗口内最高仅有 1.94,说明激光的瞬时高能量成功避免了多相混杂。GISAXS 也验证了 LA 诱导的快速晶化形成更大、更均匀的晶粒。图2C的示意图几乎用“快”与“慢”两个箭头就形象地说明了两种退火方式的本质区别:传统热退火慢、均匀但容易降解,而激光退火快、局域但能在降解尚未发生前完成所有晶化过程。

 图2: 显示激光退火如何避免 6H 相积累并快速形成高质量 3C 钙钛矿结构。

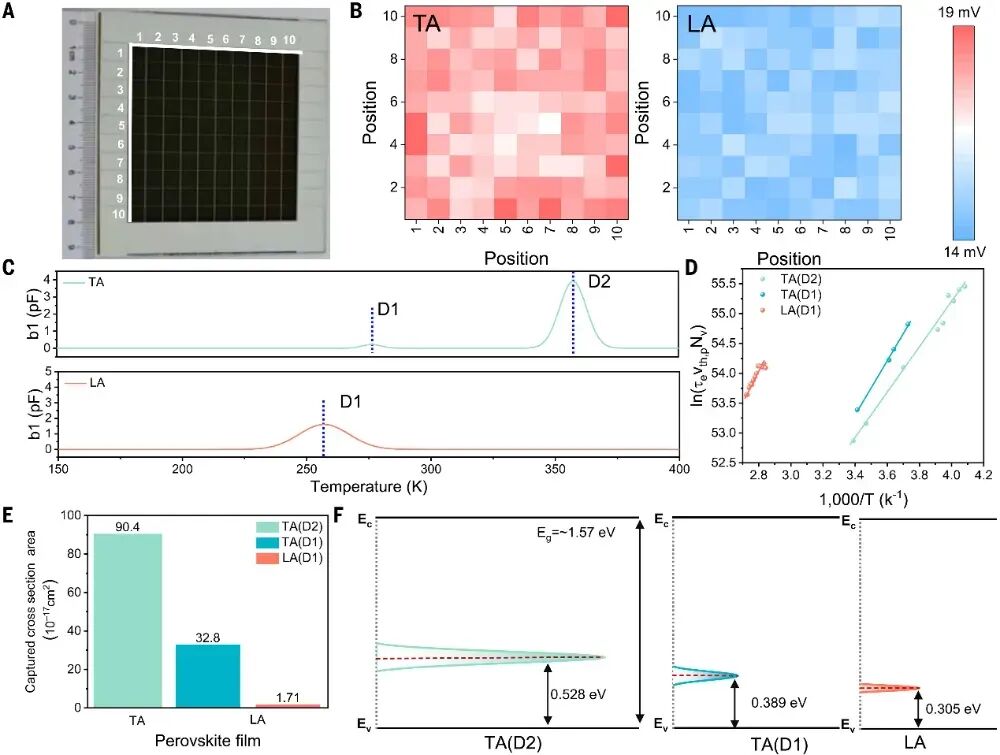

随着进入结构与缺陷分析部分,文章进一步揭示了 LA 带来的深层改善。首先,在 7.3 × 7.3 cm 的大面积膜上进行 100 点 Urbach 能量测量显示 LA 薄膜具有更低、更均匀的 EU,表明缺陷与能量无序度更低。随后 DLTS 测试揭示 TA 器件中存在两个明显深能级陷阱 D1 与 D2,而 LA 薄膜仅保留浅能级 D1,且深陷阱 D2 完全消失;TA 中 D2 的俘获截面甚至是 LA 中 D1 的 100 倍,意味着 TA 在空气退火过程中严重形成深层缺陷。进一步进行 PL、PLQY 与 TRPL 表征,其中 PLQY 从 TA 的 4.3% 提升到 LA 的 9.7%,载流子寿命从 0.83 μs 直接翻倍到 1.67 μs。这说明 LA 并非只加快晶化,而是在结构、缺陷和能级上实现了整体优化,进一步解释了为何大型组件也能获得高效率。

图3: 展示激光退火薄膜缺陷减少、深陷阱消失、晶体更均匀等关键提升

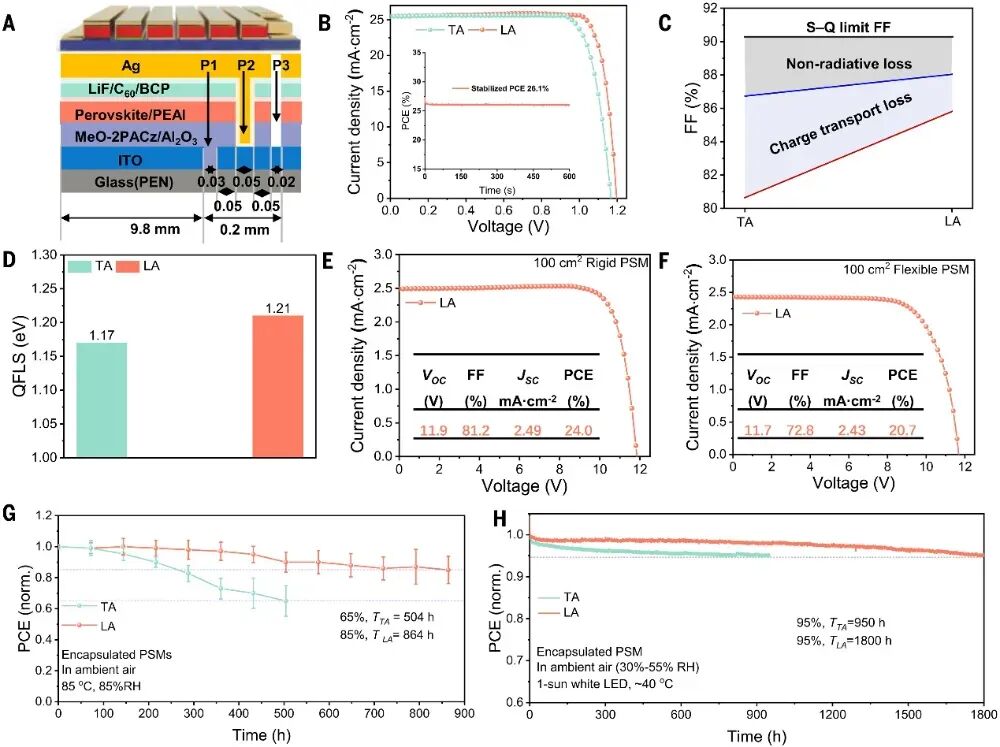

最后作者将激光退火的优势体现在最终器件性能中。1.57 eV 器件的 PCE 从 TA 的 24.0% 提升至 LA 的 26.2%,开路电压从 1.17 V 提升至 1.20 V,填充因子从 80.6% 升至 85.8%,接近 Shockley–Queisser 极限的 89%。对模块而言,激光退火同样表现卓越:100 cm² 的刚性 PSM 获得 24.0% 认证效率,柔性 PSM 获得 20.7% 认证效率,并且这两者均在空气环境下直接完成退火。而在老化测试中,无论是 85°C/85%RH 的湿热测试,还是在白光 LED 下的光热稳定性测试,LA 模组均比 TA 模组维持更长寿命:湿热环境下 LA 保持 85% 初始效率持续 864 小时,而 TA 仅维持到 504 小时;在光照连续 MPPT 条件下,LA 模组在 1800 小时后仍保持 95% 效率,而 TA 在 950 小时就降到同一水平。图4全面展示了 LA 带来的高效率、高一致性和高稳定性,使其真正具备商业化组件的应用价值

图4: 显示器件与组件效率全面提升,并在光热与湿热条件下显著增强稳定性

作者强调激光退火不仅解决了空气环境下大面积钙钛矿的降解问题,还提供了一个可快速、高通量、可与卷对卷生产兼容的后处理策略。它让高性能钙钛矿组件不再依赖氮气手套箱和长时间热处理,从而真正实现低成本大规模制备。这项技术能够在空气中完成晶化、抑制缺陷、避免多相结构、提升效率并延长寿命,整体上构成一条通往钙钛矿商业化的全新路径。研究团队认为,这项 LA 技术不仅适用于不同带隙的钙钛矿体系,还能够被无缝嵌入未来的高速卷对卷产线,为高效、稳定、可大面积生产的钙钛矿太阳能组件奠定关键工艺基础。

来源:研之成理爱科会易仅用于学术交流,若相关内容侵权,请联系删除。

在过去十年里,钙钛矿太阳能电池从实验室突破 27% 效率,迅速逼近商用硅电池的性能上限。但当科研从小面积器件迈向大面积太阳能组件时,产业界遇到了一个难解的根本矛盾:传统旋涂小面积薄膜可以在氮气保护下长时间热退火,慢慢长晶,但用于卷对卷印刷、喷涂等可规模化制备的大面积湿膜却必须在空气中处理。只要退火时间稍微延长,水和氧就会驱动钙钛矿降解、离子迁移、相分离,最终导致晶体塌陷和批次不一致。也就是说,工业化需要快,但钙钛矿偏偏“慢不得”,这成为阻碍组件走向大面积商业化的核心瓶颈之一。

在此,南昌大学陈义旺教授胡笑添教授联合广安理工学院李鸿祥副研究员不仅通过原位 GIWAXS 找到了钙钛矿在空气中热处理的完整降解机制,还第一次量化了一个存在于空气环境中的关键窗口约 123 ± 18 秒的“无降解时间窗”在这个时间内,水和氧尚未触发降解反应。如果能在这个窗口里迅速完成晶体生长,就能真正实现“空气下降解的大面积退火”。基于这一认识,团队开发了能在 20 秒内完成高能量输入的 455 nm 激光退火技术(LA),其辐照强度达到 20 W/cm²,比传统热板退火高出两个数量级,从源头上避免 6H 相积累并保持完整 3C 钙钛矿结构。最终,他们在 100 cm² 模组上获得了 24.0%(刚性)与 20.7%(柔性)的认证效率,刷新了可规模化制备钙钛矿组件的记录,实现了真正意义上的“空气环境、高速、高性能”三者兼得。相关成果以“Laser annealing enables rapid, degradation-free ambient processing of perovskite solar modules”为题发表在《Science》上,Zhaoyang ChuBaojin Fan为共同第一作者。

文章首先用原位 GIWAXS 明确记录了传统热退火(TA)在空气中造成的多阶段降解过程。随着温度从室温升至 100°C,钙钛矿薄膜依次经历 δ-CsPbI、2H、4H 与部分 6H 过渡,但在前 123 秒内尚未出现 PbI 的增长,这意味着水和氧的侵蚀反应尚未开始,即形成了短暂的“无降解窗口”。当时间进入第二阶段,HO 开始破坏表面 FAI 的化学键,促使 I 脱离并伴随 FA 的挥发,导致 PbI 在表面快速堆积;随后进入第三阶段,PbI 形成保护层,使体系短暂稳定;最终在第四阶段,OPbI 反应形成 Pb(IO),进一步抽空 I 并造成晶格塌陷。图1中的时间演化曲线清晰呈现了各相的出现与衰减规律,也揭示了传统退火之所以必然降解的物理本质:时间越长,降解越不可逆,而空气环境下的大面积膜根本承受不起这样的时间尺度。

图1: 展示常规空气热退火的四阶段降解过程,并确定约 123 秒的无降解窗口。

图2展示了激光退火如何完全改变这一命运。由于激光能量密度高达 20 W/cm²,薄膜在极短时间内完成晶体转化,6H 相仅出现极短的过渡然后迅速转化为稳定的 3C 相,与 TA 中 6H 相持续累积形成鲜明对比。GIWAXS 强度比值(3C:6H)在 LA 中迅速飙升至 6.5,而 TA 在无降解窗口内最高仅有 1.94,说明激光的瞬时高能量成功避免了多相混杂。GISAXS 也验证了 LA 诱导的快速晶化形成更大、更均匀的晶粒。图2C的示意图几乎用“快”与“慢”两个箭头就形象地说明了两种退火方式的本质区别:传统热退火慢、均匀但容易降解,而激光退火快、局域但能在降解尚未发生前完成所有晶化过程。

 图2: 显示激光退火如何避免 6H 相积累并快速形成高质量 3C 钙钛矿结构。

随着进入结构与缺陷分析部分,文章进一步揭示了 LA 带来的深层改善。首先,在 7.3 × 7.3 cm 的大面积膜上进行 100 点 Urbach 能量测量显示 LA 薄膜具有更低、更均匀的 EU,表明缺陷与能量无序度更低。随后 DLTS 测试揭示 TA 器件中存在两个明显深能级陷阱 D1 与 D2,而 LA 薄膜仅保留浅能级 D1,且深陷阱 D2 完全消失;TA 中 D2 的俘获截面甚至是 LA 中 D1 的 100 倍,意味着 TA 在空气退火过程中严重形成深层缺陷。进一步进行 PL、PLQY 与 TRPL 表征,其中 PLQY 从 TA 的 4.3% 提升到 LA 的 9.7%,载流子寿命从 0.83 μs 直接翻倍到 1.67 μs。这说明 LA 并非只加快晶化,而是在结构、缺陷和能级上实现了整体优化,进一步解释了为何大型组件也能获得高效率。

图3: 展示激光退火薄膜缺陷减少、深陷阱消失、晶体更均匀等关键提升

最后作者将激光退火的优势体现在最终器件性能中。1.57 eV 器件的 PCE 从 TA 的 24.0% 提升至 LA 的 26.2%,开路电压从 1.17 V 提升至 1.20 V,填充因子从 80.6% 升至 85.8%,接近 Shockley–Queisser 极限的 89%。对模块而言,激光退火同样表现卓越:100 cm² 的刚性 PSM 获得 24.0% 认证效率,柔性 PSM 获得 20.7% 认证效率,并且这两者均在空气环境下直接完成退火。而在老化测试中,无论是 85°C/85%RH 的湿热测试,还是在白光 LED 下的光热稳定性测试,LA 模组均比 TA 模组维持更长寿命:湿热环境下 LA 保持 85% 初始效率持续 864 小时,而 TA 仅维持到 504 小时;在光照连续 MPPT 条件下,LA 模组在 1800 小时后仍保持 95% 效率,而 TA 在 950 小时就降到同一水平。图4全面展示了 LA 带来的高效率、高一致性和高稳定性,使其真正具备商业化组件的应用价值

图4: 显示器件与组件效率全面提升,并在光热与湿热条件下显著增强稳定性

作者强调激光退火不仅解决了空气环境下大面积钙钛矿的降解问题,还提供了一个可快速、高通量、可与卷对卷生产兼容的后处理策略。它让高性能钙钛矿组件不再依赖氮气手套箱和长时间热处理,从而真正实现低成本大规模制备。这项技术能够在空气中完成晶化、抑制缺陷、避免多相结构、提升效率并延长寿命,整体上构成一条通往钙钛矿商业化的全新路径。研究团队认为,这项 LA 技术不仅适用于不同带隙的钙钛矿体系,还能够被无缝嵌入未来的高速卷对卷产线,为高效、稳定、可大面积生产的钙钛矿太阳能组件奠定关键工艺基础。

来源:研之成理爱科会易仅用于学术交流,若相关内容侵权,请联系删除。
