告别PPT画图：使用 Draw.io 和 Visio 绘制符合 IEEE/Springer 标准的高清学术架构图

在撰写学术论文时，一张逻辑清晰、排版精美的系统架构图往往能抵得上千言万语，直接决定了审稿人对您研究成果的“第一印象”。

许多初入学术圈的作者习惯打开熟悉的 PowerPoint，用形状工具拼凑出一张流程图，然后使用截图软件截取成图片塞进 Word 里。当论文被导出为 PDF 并放大查看时，这些由 PPT 截出来的图片边缘会布满极其难看的马赛克（锯齿），随即在初审阶段就会收到编辑冷冰冰的回复："Figures resolution is too low for publication."

国际顶级出版商（如 IEEE, Springer, ACM）对线框图和架构图有着极其严苛的物理分辨率要求（通常底线为 300 DPI，线条图甚至要求 600 DPI）。要彻底解决这一痛点，必须摒弃截图思维，转向专业的矢量绘图工具。

弃用 PPT 的核心原因：分辨率与矢量图的博弈

PPT 的设计初衷是用于屏幕投影展示，默认导出的位图（如 PNG 或 JPEG）分辨率往往仅有 96 DPI。 学术出版要求使用的是矢量图 (Vector Graphics)。矢量图的优势在于，无论您在 PDF 中放大多少倍，线条和文字边缘都永远保持绝对的锐利和清晰。而目前学术界最主流、且能完美输出矢量图的两大绘图利器，正是轻量开源的 Draw.io 与工业级的 Visio。

跨平台开源利器：Draw.io 高阶实操技巧

Draw.io（现名为 diagrams.net）是科研人员的绝佳选择。它不仅完全免费、支持全平台网页与客户端操作，还内置了极其丰富的 IT 与网络拓扑图标库。

学术绘图关键设置：

• 关闭多余阴影：学术图表忌讳花哨。在绘制边框时，务必在右侧属性面板中取消勾选“阴影 (Shadow)”，保持扁平化和专业感。

• 网格对齐与层级管理：按下快捷键调出网格线，确保所有矩形框的边缘严格对齐。对于复杂的架构图，善用图层 (Layers) 功能，将背景模块和前景逻辑线分层绘制。

• 正确的导出姿势：画完图后，千万不要选择“导出为 PNG”。请依次点击“文件” -> “导出为” -> “PDF”。在弹出的设置框中，务必勾选**“裁剪 (Crop)”**，这样导出的 PDF 文件将是一个没有多余白边的纯净矢量图。如果您使用 LaTeX 排版，直接将该 PDF 作为图片插入即可完美适配。

工业级绘图巨头：Visio 导出高清图的避坑指南

对于习惯在 Windows 生态下使用 Word 排版论文的作者来说，Microsoft Visio 是极其强大的生产力工具。它与 Word 的无缝联动能极大提升后期的修改效率。

学术绘图关键设置：

• 无损导入 Word (EMF格式)：在 Visio 中绘制完毕后，全选所有元素，点击“另存为”，选择 增强型图元文件 (*.emf)。在 Word 中通过“插入图片”将该 EMF 文件导入正文。这种格式保留了绝对的矢量特性，即使 Word 转为 PDF 终稿，图片也依然极致清晰。

• 高分辨率 TIFF 导出秘籍：某些特定的期刊强制要求作者上传独立的 TIFF 格式图片。Visio 默认导出的 TIFF 分辨率极低。破解方法是：在 Visio 中全选图形，然后按下 Ctrl + P 调出打印界面，选择“Adobe PDF”虚拟打印机，在打印首选项中将分辨率强制拉满至 600 DPI，打印出高清 PDF 后，再通过 Acrobat 另存为 TIFF 图像。

满足顶刊审美的色彩搭配与线条规范

解决了清晰度问题，接下来的进阶挑战是“学术审美”。顶刊的架构图绝不应该是大红大绿的调色盘。

色彩运用原则：

• 低饱和度为主：放弃软件自带的高饱和原色（纯红、纯绿、亮黄）。请使用莫兰迪色系或柔和的粉彩色系（Pastel Colors）。例如，使用藏青色代替亮蓝色，使用砖红色代替大红色。

• 同色系深浅搭配：在表达同一个模块的不同子层级时，使用同一种颜色的不同透明度（如深蓝边框配浅蓝底色），能极大地提升图表的高级感。

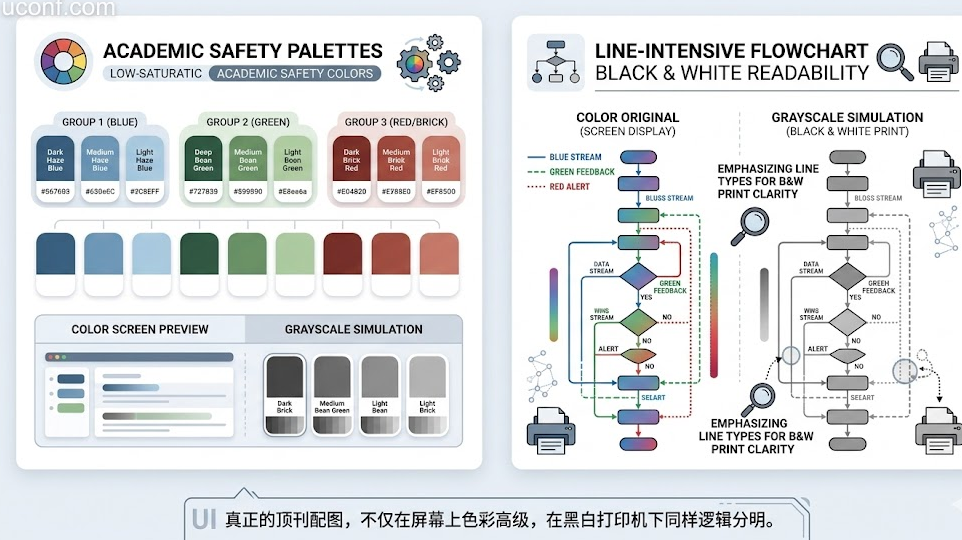

出版级的灰度测试 (Grayscale Test)： 这是一个极其重要但常被忽略的步骤。许多纸质版学术期刊至今仍采用黑白印刷。

• 当您精心搭配的彩色图表被打印成黑白时，相邻的两个颜色色块可能会变成一模一样的灰色，导致信息完全丢失。

• 防错技巧：不要仅仅依靠颜色来区分不同的逻辑线。如果是对比折线图或数据流向图，务必结合使用实线 (Solid)、虚线 (Dashed) 和点划线 (Dotted)，并搭配不同的图形标记（如圆圈、方块、三角）。这样即使在纯黑白环境下，审稿人也能毫无障碍地看懂您的图表。

在打磨好这些严谨的论文配图后，如果您需要进一步了解各类期刊或会议的格式偏好，或者寻找更高效的科研工具辅导，欢迎您持续关注我们的学术矩阵：Uconf学术为您深度剖析前沿会议的录用动态，ICFP科研专注分享硬核的排版与写作教程，Iconf会议平台实时追踪截稿信息，Call4papers征稿则汇总了严谨透明的学术征稿渠道。

精心绘制的每一根线条，都是对科研成果最直接的尊重。放下截图工具，用专业的矢量图去征服审稿人挑剔的目光。
