在计算机科学、软件工程、电子通信以及各类交叉工科的国际学术会议论文中，系统架构图（System Architecture / Framework Overview） 往往占据着正文第二页或第三页最核心的版面。

同行评审专家在快速浏览论文时，通常会采用“看题目 $\rightarrow$ 读摘要 $\rightarrow$ 扫架构图”的审稿路径。一张逻辑严密、排版规整的高水准框架图，能在 30 秒内向审稿人清晰传达算法的数据流动、模块拓扑关系以及作者的核心创新点。

相反，如果架构图采用简陋的 PPT 截屏、箭头曲折凌乱、使用高饱和度的刺眼渐变色，往往会被直接打上“科研训练不足、工程实现粗糙”的第一印象。

本文将系统梳理计算机与工程类 EI 会议论文架构图的设计法则，并提供 Microsoft Visio 与 Draw.io（diagrams.net） 两大主流工具的专业实操指南。

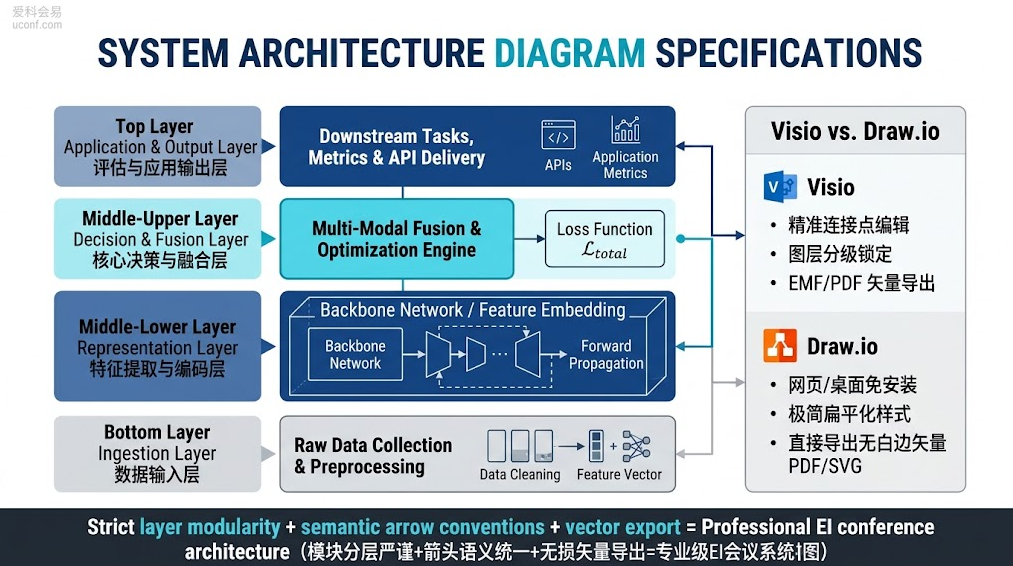

计算机与工程类EI会议论文系统架构图分层设计规范与Visio和Draw.io绘图导出实操流程图解

1. 高水平系统架构图的四大视觉法则

在动笔拖拽图元之前，必须确立符合现代学术出版规范的排版逻辑：

① 严谨的分层结构（Hierarchical Modularity）

工科系统架构切忌将几十个小组件随意平铺。主流论文框架图普遍采用“自底向上”或“自左向右”的三到四层流水线结构：

  • 输入/数据层（Input / Ingestion Layer）：展示原始数据集、传感器信号采集、预处理或分词嵌入；

  • 特征提取/骨干层（Backbone / Representation Layer）：核心特征抽取器（如 CNN、Transformer、图神经网络等）；

  • 核心模块/交互层（Proposed Core / Interaction Mechanism）：整篇论文的核心创新点所在（如自研的注意力机制、解耦损失、跨模态对齐网络），此处通常使用高亮色块进行视觉聚焦；

  • 任务/输出层（Task / Output Layer）：最终的分类头、回归结果、控制信号或评估指标展示。

② 语义明确的连接线（Arrow & Flow Semantics）

  • 实线带箭头（Solid Arrows）：表示主要的数据流（Data Flow）或前向计算流程（Forward Propagation）；

  • 虚线带箭头（Dashed Arrows）：表示反向传播梯度流（Loss Backprop）、控制信号、参数共享或条件辅助输入；

  • 折线走向规整：优先使用直角正交折线（Orthogonal Connectors），避免随意拉斜线穿过其他模块；如果必须交叉，可使用微小的跨线弧（Bridge）明确指示走向。

③ 中性色打底与低饱和度点睛（Color Palette）

  • 容器底衬：使用极浅的冷灰色（如 #F4F5F7、#FAFAFA）或浅蓝灰色作为不同大功能块的底框，用于划定模块边界；

  • 基础模块：采用低饱和度的经典学术蓝（如 #1F77B4、#336699）或浅青色；

  • 创新强调：将作者提出的自研模块使用明度略高但不刺眼的对比色（如珊瑚橙 #E66101 或科技红 #D95F02）标出，让审稿人第一眼捕捉到创新点；

  • 拒绝过度拟物与渐变：坚决摒弃立体球体、复杂高光渐变和厚重黑色投影，全面采用扁平化（Flat Design）与无边框/细边框设计。

④ 尺寸与正文对齐（Column Matching）

  • 单栏插图：宽度严格控制在 3.5 英寸（约 8.8 cm） 左右，结构通常以垂直自底向上为主；

  • 跨双栏插图：宽度严格控制在 7.0 至 7.2 英寸（约 17.8 cm），结构通常以水平自左向右的主流水线展开；

  • 文字字号：模块内的说明文字在排入最终论文模板后，字号应维持在 7 至 8 pt（绝对不得低于 6 pt），确保打印和缩放时清晰可读。

2. Microsoft Visio 实操：精准控制与工程化排版

Visio 是工程与自动化领域使用最为广泛的专业绘图软件，其优势在于精细的尺寸控制与对齐吸附引擎。

第一步：建立出版级画布与网格

  1. 新建空白绘图，点击菜单栏 设计 $\rightarrow$ 大小 $\rightarrow$ 其他页面大小。

  2. 页面尺寸根据需要设为固定值（跨双栏设为宽度 18 cm，高度根据模块数量设为 8–10 cm）。

  3. 在 视图 中勾选 网格（Grid） 与 标尺（Ruler），确保所有形状在拖动时自动吸附对齐到基准网格线上。

第二步：自建容器与细化连接点（Connection Points）

  1. 容器边界：从“常规”形状中拖入矩形，填充设为无填充或 95% 透明浅灰，线条设为 0.75 pt 浅灰色细虚线，用于框定各大 Layer。

  2. 精准连接点：很多初学者发现连接线总是不居中或角度变形。使用 Visio 工具栏中的 “连接点工具（Connection Point Tool，快捷键 Ctrl + Shift + 1）”，按住 Ctrl 键在模块边缘的黄金分割点或正中位置打上自定义连接锚点，确保折线垂直入槽。

第三步：无损矢量导出

千万不要使用截图工具保存图片。正确导出流程为：

  1. 点击 文件 $\rightarrow$ 另存为 $\rightarrow$ 浏览；

  2. 保存类型选择 PDF (*.pdf) 或 可移植网络图形 (*.png)；

  3. 若保存为 PDF，在选项中选择“最小文件大小”或“标准发行”，在 LaTeX 中使用 \includegraphics 引入该 PDF 文件，编译后即可获得真正的无损矢量图。

3. Draw.io (diagrams.net) 实操：极简扁平与轻量协同

Draw.io 是近年来计算机、人工智能与开源社区最推崇的现代化工具。它完全免费、跨平台、且默认预设极具现代扁平化学术美感。

第一步：配置扁平化绘图环境

  1. 打开 Draw.io 网页版或桌面端应用。

  2. 在右侧属性面板中，确保开启 Grid（网格，大小设为 10pt），关闭暗黑模式以纯白画布绘图。

  3. 绘制模块时，在右侧样式栏取消勾选 Shadow（阴影），取消勾选 Glass（镜面渐变），勾选 Rounded（圆角） 并将圆角弧度调整为极小的平滑弧线（如 2-3px），赋予现代软件工程设计质感。

第二步：高效排版与间距均分

  1. 快速对齐：选中同一层级的所有计算小模块，在右侧面板点击 Align（对齐 $\rightarrow$ 水平居中/垂直居中）。

  2. 等距分布：点击 Distribute（分布 $\rightarrow$ 水平间距/垂直间距），系统会自动将模块间的像素空隙计算为绝对均等，杜绝肉眼排版的不协调感。

  3. 连接线走向控制：选定连接线，在 Style 面板中将连线模式设定为 Orthogonal（正交），Waypoints 选择平滑转折。连接线粗细建议设定为 1.5 pt，箭头样式选用锐利简洁的经典三角箭头（Block / Classic Arrow）。

第三步：紧凑裁剪与矢量导出

Draw.io 拥有极其强大的“自动去白边”功能：

  1. 点击顶部菜单 File $\rightarrow$ Export as $\rightarrow$ PDF...；

  2. 在弹出的导出设置中，勾选“Crop（裁剪）”；

  3. 将 Border Width（边框宽度） 设为 0 或 2；

  4. 点击导出。系统会自动剔除画布周围多余的空白区域，生成仅包裹架构图主体的高清矢量 PDF，无需作者在 LaTeX 里反复调试 trim 或 clip 参数。

4. 提交前的终审核对清单（Pre-flight Checklist）

在将生成的架构图插入论文初稿前，请对照以下清单逐项自检：

校验项目 合规标准 常见问题排查
文字拼写与符号 图中专业缩写、数学符号必须与正文完全对应 正文中写 $\mathbf{h}_t$，图中不能打成大写 $H(t)$；英文大小写规范统一。
缩放可读性 缩小至论文实际单栏/双栏排版宽度，脱水打印 图中最小的文字依然肉眼清晰可读，无重叠粘连。
单图自明性（Self-contained） 读者脱离正文仅看架构图与 Caption，即可读懂全图主干 图下方的 Figure Caption（图题）需对核心缩写及虚实线代表的含义给出简要解释。
跨平台字符渲染 公式与特殊字符不乱码 架构图中的数学符号建议转换为标准 Unicode 文本或平整矢量字形，防止排版引擎解析缺失。

通过清晰的分层拓扑规划、统一规范的数据流箭头以及精准的矢量裁剪导出，系统架构图将成为展示您研究成果严谨性与技术深度的最佳利器。
